Как правильно расположить розетки и выключатели в квартире

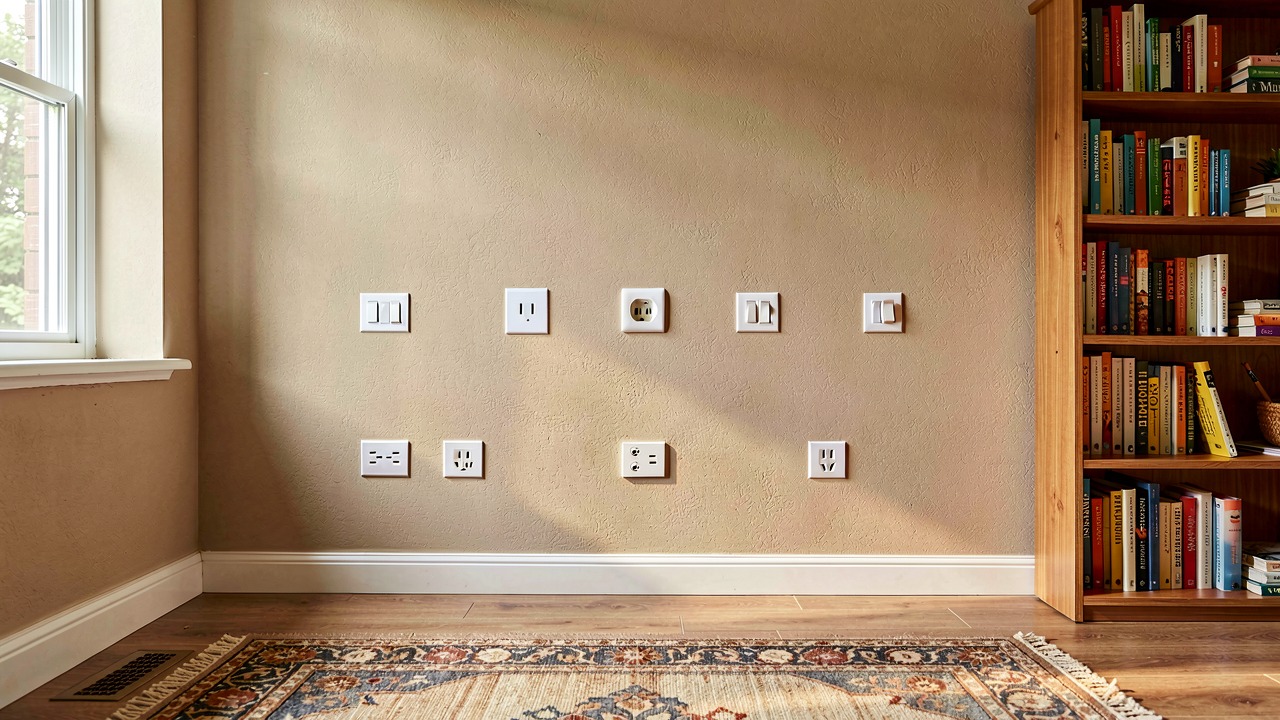

Общие принципы размещения розеток и выключателей

При планировании электросети квартиры важно соблюдать несколько ключевых правил, которые обеспечат не только удобство, но и безопасность. Сначала определите общую схему: сколько электрических цепей понадобится, где будут располагаться главные распределительные щиты, а также какие зоны потребуют отдельного питания. В большинстве жилых помещений принято выделять отдельные цепи для розеток, световых приборов и бытовой техники. Это позволяет избежать перегрузки и упрощает диагностику проблем.

Расстояние от стены и высота установки

Стандартная высота установки розетки от пола составляет 30—35 см, а от стены — 10—15 см. Это обеспечивает легкий доступ к розетке без риска зацепиться за мебель. В случае, если в помещении предусмотрены высокие шкафы или полки, можно сместить розетку ближе к стене, но не менее 10 см от неё, чтобы избежать перекрытия проводки. Для выключателей света принято устанавливать их на высоту 120—125 см от пола, что удобно для всех пользователей, включая детей.

Расположение относительно источников воды

В помещениях с повышенной влажностью — в ванной, кухне, прачечной — необходимо использовать розетки с защитой от поражения электрическим током (GFCI) и с IP‑защищённым корпусом (IP44 и выше). Они обеспечивают защиту от короткого замыкания, вызванного влажной средой. При размещении розеток вблизи раковины или душевой необходимо держать их на расстоянии не менее 60 см от источника воды, чтобы исключить риск попадания воды в контакты.

Группировка и планировка

Размещайте розетки так, чтобы они были удобно расположены рядом с предметами, которые обычно подключаются к ним. На кухне — над столешницей, рядом с плитой, холодильником и посудомоечной машиной; в гостиной — вблизи телевизора, обеденного стола и кресел; в спальне — рядом с ночными столиками и кроватью. Выключатели света лучше ставить в местах, где они легко доступны — у входа в комнату, у дверей, в коридорах. При планировании учитывайте, что в каждой комнате обычно требуется минимум две розетки: одна для основных приборов, другая — для резервного питания.

Заземление и безопасность

Все розетки в жилых помещениях должны быть заземлены. Это не только требование норм безопасности, но и защита от поражения током при случайном контакте с открытой проводкой. Установленные розетки с USB‑выходом должны иметь достаточную мощность (не менее 10 А) и соответствовать требованиям по заземлению. Если вы не уверены в правильности установки, обсудите схему с квалифицированным электриком и поручите ему выполнить монтаж.

Специфика комнат: кухня, спальня, ванная, коридор, прихожая

Каждая зона квартиры имеет свои особенности, которые влияют на количество и расположение розеток и выключателей. Ниже приведены рекомендации для наиболее распространённых помещений.

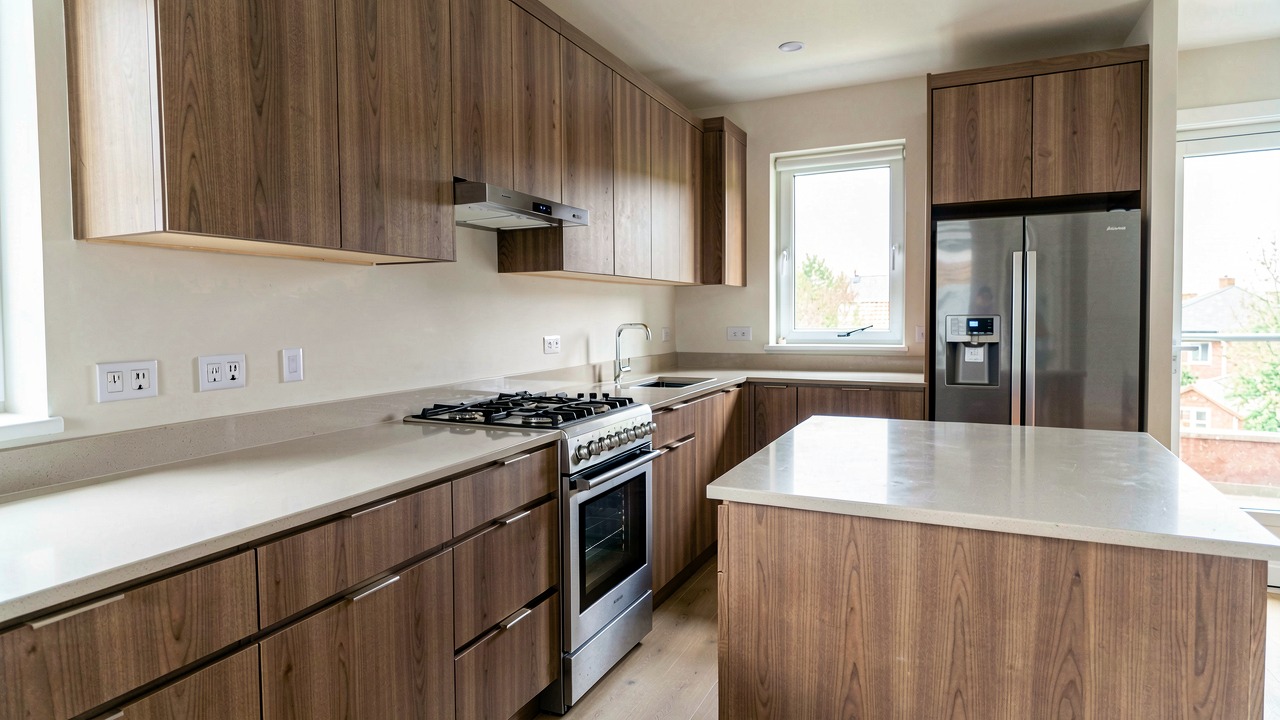

Кухня

• Розетки над рабочими поверхностями: минимум три розетки — одна над столешницей, одна над плитой, одна над холодильником. Расстояние от края столешницы до розетки не более 50 см.
• Бытовая техника: для посудомоечной машины, микроволновки, кофемашины — отдельные цепи с 16 А и 25 А, соответственно.
• Выключатели: один выключатель над входной дверью кухни, второй — над рабочей зоной, если планируется установка светодиодной панели над столешницей.

Спальня

• Розетки: две розетки — одна над кроватью, другая над ночным столиком. Если в спальне планируется использование телевизора или игровой консоли, добавьте дополнительную розетку рядом с диваном или креслом.
• Выключатели: один выключатель над входной дверью спальни, второй — над рабочим столом, если он есть.
• Заземление: обязательно заземляйте все розетки, особенно если в спальне планируется использование электроники с чувствительным оборудованием.

Ванная

• GFCI‑розетки: минимум две розетки — одна над раковиной, другая — над душевой кабиной. Они должны иметь защиту IP44 или выше.
• Выключатель: один выключатель над входной дверью ванной, второй — над зеркалом, если планируется свет над ним.
• Расстояние: розетки должны находиться минимум 60 см от душевой кабины и раковины, чтобы избежать контакта с водой.

Коридор

• Выключатели: два выключателя — один над входной дверью, второй — над светильником в конце коридора. Это обеспечивает удобное управление освещением на пути.
• Розетки: одна розетка в конце коридора, если там планируется размещение светильника или небольшого устройства (например, зарядка телефона).

Прихожая

• Выключатель: один выключатель над входной дверью, если в прихожей установлен светильник.
• Розетка: одна розетка над полкой для ключей или обуви, чтобы удобно подключать устройства, которые часто используются при входе в дом.

Выбор типов розеток и выключателей (USB, датчики, бытовая техника)

Современные электросети предлагают широкий спектр оборудования, позволяющего сделать квартиру более удобной и энергоэффективной. При выборе важно ориентироваться на конкретные потребности, а также соблюдать требования безопасности.

Розетки с USB‑выходом

• Преимущества: позволяют заряжать смартфоны, планшеты и другие устройства без необходимости использовать отдельные USB‑адаптеры.
• Требования: розетки должны иметь мощность не менее 10 А и быть совместимы с стандартом USB‑2.0 или USB‑3.0. Для бытовой техники лучше выбирать модели с защитой от перегрузки и короткого замыкания.
• Установка: размещайте их в местах, где часто подключаются мобильные устройства — в спальне, в прихожей, в гостиной. Обязательно заземляйте розетки и проверяйте наличие сертификатов.

Выключатели с датчиками (датчик движения, датчик света)

• Преимущества: экономия электроэнергии, автоматическое включение света при появлении человека, отключение при отсутствии движения.
• Требования: убедитесь, что датчик совместим с напряжением 220 В и соответствует требованиям по защите от влаги, если планируется установка в ванных комнатах или кухнях.
• Установка: ставьте датчики в коридорах, прихожих и ванных комнатах. При монтаже обратите внимание на угол обзора датчика и избегайте пересечений с источниками тепла.

Розетки для бытовой техники

• Классические розетки: подходят для большинства бытовых приборов, но не всегда обеспечивают достаточную мощность для мощных устройств (например, стиральных машин, сушилок).
• Розетки с повышенной мощностью: 16 А и 25 А — необходимы для подключения стиральных машин, сушилок, микроволновок и кухонных плит.
• Выбор: определите потребляемую мощность техники, затем выберите розетку с соответствующим током. При подключении мощных устройств следует убедиться, что цепь имеет достаточный диаметр кабеля (обычно 1,5 мм² для 16 А, 2,5 мм² для 25 А).

Общие рекомендации

При выборе любого оборудования обязательно обращайтесь к сертифицированным изделиям, соблюдайте инструкции производителя и, при необходимости, поручайте монтаж квалифицированному специалисту. Это обеспечит долгую и безопасную работу электросети вашей квартиры.

План электросети и чек‑лист: как собрать схему квартиры

Планирование электросети — это первый шаг к безопасному и удобному использованию электроэнергии в доме. Правильно составленная схема помогает избежать перегрузок, упрощает диагностику проблем и гарантирует соответствие нормам. Ниже приведён пошаговый подход к созданию схемы и практический чек‑лист, который можно использовать как контрольный список при работе с электросетью квартиры.

1. Определение нагрузки и распределение цепей

Соберите список всех приборов, которые будут подключены к сети: светильники, розетки, бытовая техника, отопление и т.д. Разделите их по категориям:

• Освещение — отдельные цепи для каждой зоны (гостиная, кухня, спальня).
• Бытовая техника — холодильник, стиральная машина, посудомоечная машина, микроволновка, вытяжка.
• Кухонные приборы — плита, духовка, чайник, кофемашина.
• Дополнительные нагрузки — кондиционер, электроугольник, вентиляторы.

Для каждой категории определите номинальный ток, исходя из мощности прибора (P = U × I). При работе с бытовой техникой учитывайте максимальный ток, который может потреблять прибор в пиковый момент.

2. Расчёт суммарной нагрузки

Суммируйте токи всех приборов, которые могут работать одновременно. Добавьте 10—15 % запас на случай непредвиденных нагрузок. Полученная величина — это ориентировочный номинальный ток, который должен выдерживать сеть.

3. Выбор сечения кабеля и защитных устройств

Для 12 А в жилой квартире обычно используют кабель (3 × 1,5 мм²) для цепей питания. При более высоких нагрузках — 1,5 мм² → 2,5 мм².

Защитные устройства:

• Автоматические выключатели (тип 10 А, 16 А, 25 А) — устанавливаются в распределительном щите.
• УЗО (устройство защитного отключения) — обязательны в помещениях с повышенной влажностью (ванная, кухня, прачечная).

4. Заземление и экранирование

Все розетки и выключатели в квартире должны быть заземлены. Для этого подключите к системе заземления общий штырь, который соединяется с корпусом щита. При работе с электроустановкой важно убедиться, что заземляющий провод правильно соединён и не имеет повреждений.

5. Маркировка и документация

Каждый автоматический выключатель и УЗО должны быть надписаны: «Освещение», «Кухня», «Бытовая техника» и т.д. В распределительном щите разместите схему, где указаны номера цепей, их назначение и номинальный ток. Это облегчит замену или ремонт в будущем.

6. Чек‑лист для проверки готовой схемы

7. Итоги и рекомендации

Планирование электросети — это не только расчёт токов, но и систематический подход к организации работы. Соблюдение указанных шагов гарантирует, что каждая цепь будет безопасной, а система — надёжной. При сомнениях в выборе сечения, типа защитных устройств или при работе в помещениях с повышенной влажностью обязательно проконсультируйтесь с электриком.

Заключение

Построение правильной схемы электросети — залог комфорта, безопасности и экономии электроэнергии в квартире. Ключевые моменты, которые стоит запомнить:

1. Разделяйте нагрузки — освещение, бытовая техника и специальные приборы должны иметь отдельные цепи.
2. Рассчитайте суммарный ток и добавьте запас, чтобы избежать перегрузок.
3. Выбирайте подходящее сечение кабеля и защитные устройства (автоматические выключатели, УЗО) в соответствии с нагрузкой.
4. Заземляйте всю сеть — это основное требование безопасности.
5. Маркируйте и документируйте — схема, номера цепей, маркировка щитов облегчают обслуживание и ремонт.
6. Проверяйте каждый элемент по чек‑листу, чтобы убедиться в соответствии нормативам и правильности монтажа.

Соблюдение этих принципов позволит избежать частых проблем: перегрева кабелей, частых отключений, повреждений бытовой техники и, что самое важное, риска поражения током. Если вы не уверены в своих навыках или сталкиваетесь с особенностями конкретной квартиры (например, перепланировка, нестандартные размеры помещений), обсудите проект с квалифицированным электриком.

Частые ошибки

Ошибка 1: Не отключать электроэнергию перед работой

• В чём ошибка — монтаж розеток и выключателей без предварительного отключения питания.
• Чем она опасна — риск поражения током, короткого замыкания, возможный пожар.
• Как избежать — всегда выключайте главный автомат или отключайте питание на щите перед началом работ; проверьте отсутствие напряжения мультиметром.

Ошибка 2: Установка розеток вблизи источников влаги без защиты

• В чём ошибка — размещение обычных розеток рядом с ванной, кухней, раковиной.
• Чем она опасна — вода может попасть в контакты, вызвать короткое замыкание и поражение током.
• Как избежать — использовать розетки с защитой от влаги (IP44+), GFCI и соблюдать минимальное расстояние от воды.

Ошибка 3: Перегрузка сети из‑за неправильного расчёта нагрузки

• В чём ошибка — подключение слишком мощных приборов к одной цепи.
• Чем она опасна — перегрев проводки, автоматический сброс, риск возгорания.
• Как избежать — делить нагрузки по цепям, выбирать кабели подходящего сечения, консультироваться с электриком.

Ошибка 4: Использование несертифицированных изделий

• В чём ошибка — установка розеток, выключателей без сертификата качества.
• Чем она опасна — низкое качество, риск короткого замыкания, несоответствие нормам.
• Как избежать — выбирать только сертифицированные изделия, проверять наличие маркировки и сертификата.

Ошибка 5: Отсутствие заземления

• В чём ошибка — розетки без заземляющего контакта.
• Чем она опасна — повышенный риск поражения током при контакте с открытой проводкой.
• Как избежать — подключать заземляющий провод, проверять наличие заземления в щите.

Ошибка 6: Ставить выключатели в неудобных местах

• В чём ошибка — размещение выключателей в труднодоступных местах.
• Чем она опасна — неудобство использования, возможные проблемы с безопасностью при экстренной эвакуации.
• Как избежать — размещать выключатели на уровне руки, рядом с входом, в местах, где они легко доступны.

Ошибка 7: Неправильная высота установки розеток

• В чём ошибка — установка слишком низко или высоко.
• Чем она опасна — неудобство, риск травмы, повреждение мебели.
• Как избежать — следовать стандартным рекомендациям по высоте (30—35 см от пола).

Ошибка 8: Слишком близкое расположение розеток к источникам тепла

• В чём ошибка — размещение рядом с плитой, духовкой, вытяжкой.
• Чем она опасна — перегрев, риск возгорания.
• Как избежать — соблюдать минимальное расстояние, использовать термостойкие материалы.

Частые вопросы

Где лучше ставить розетки в квартире?

Розетки ставят рядом с местами, где обычно подключают приборы: над столешницей, рядом с телевизором, в спальне у кровати. Высота 30—35 см от пола, расстояние от стены 10—15 см. Это обеспечивает удобство и безопасность.

Как правильно расположить выключатели света?

Выключатели размещают на уровне руки, обычно 120—125 см от пола, у входа, у дверей и в коридорах. Для каждой комнаты минимум один выключатель, а в больших помещениях можно добавить дополнительный для зоны освещения.

Сколько розеток нужно в кухне?

В кухне минимум три розетки: одна над столешницей, одна над плитой, одна над холодильником. Если есть посудомоечная машина или микроволновка, добавьте отдельные цепи с 16—25 А.

Можно ли ставить розетки в ванной комнате?

Да, но только с защитой от влаги. Используйте розетки с IP44+ и GFCI, держите их минимум 60 см от раковины или душевой кабины. Работы по монтажу лучше доверить специалисту.

Какие типы розеток подходят для бытовой техники?

Для бытовой техники нужны розетки с повышенной мощностью: 16 А для стиральных машин, 25 А для микроволновок и плит. Классические розетки подходят для мелкой техники, но не для мощных приборов.

Как сделать план электрики квартиры?

Сначала составьте список всех приборов и их потребляемой мощности, затем разделите их по цепям: освещение, техника, кухонные приборы. После расчёта суммарной нагрузки определите необходимое сечение кабеля и количество автоматов. При сомнениях проконсультируйтесь с электриком.

Нужно ли заземлять розетки в квартире?

Да, заземление обязательно. Заземление защищает от поражения током и обеспечивает безопасную работу оборудования. Если вы не уверены, обратитесь к электрику.

Можно ли использовать розетки с USB в квартире?

Можно, но важно, чтобы розетка имела мощность не менее 10 А и была заземлена. Устанавливайте их в местах, где часто подключаются мобильные устройства, например, в спальне или прихожей.

Как избежать перегрузки сети?

Чтобы избежать перегрузки, распределяйте нагрузки по разным цепям, используйте автоматы с подходящим током и проверяйте суммарную нагрузку. При сомнениях лучше проконсультироваться с электриком.
